2200V GaN 问世！氮化镓挑战碳化硅主场

近日，Power Integrations（简称 PI）举办线上媒体发布会，正式推出业界首款 2200V 氮化镓开关技术。该技术采用蓝宝石衬底与 Cascode 共源共栅架构，目标替代高压碳化硅产品，开拓光储、数据中心等百亿级全新市场，目前技术已进入产品研发阶段。PI 首席技术培训师 Jason Yan 在本次线上发布会上，对该项技术进行完整解读。

当前 AI 数据中心、电动汽车、光伏储能行业均向着更高系统电压演进。电压提升后，同等功率条件下工作电流降低，可以实现线缆简化、减少发热，让设备做得更小、效率更高。数据中心母线电压从 400V 升级至 800V，行业下一步目标直指 1500V；电动汽车电池电压由 400V 升级到 800V，辅助电源向 48V 演进。

系统电压不断走高，也带来器件选型难题。Jason Yan 介绍，目前行业主流有两种解决方案：一是使用碳化硅（SiC）芯片，耐压能力优秀，但开关频率有限；二是多颗低压氮化镓串联使用，但存在驱动复杂、均压难度大、可靠性下降等现实问题。PI 此次推出的 2200V 氮化镓技术，就是为解决上述行业痛点，依靠单颗芯片即可满足高压应用需求。

据 Jason Yan 讲解，这款 2200V 氮化镓技术核心优势来自衬底与架构两大创新。 第一，选用蓝宝石衬底。市面上多数氮化镓芯片采用硅衬底，PI 另辟蹊径使用已经在 LED 行业成熟应用的蓝宝石衬底。蓝宝石绝缘性能优于硅，为器件实现超高耐压打下材料基础。 第二，采用 Cascode 共源共栅架构。通过一颗低压硅 MOSFET 作为开关控制器，管控高压氮化镓管，两颗器件串联分工工作。硅 MOSFET 负责驱动与保护，氮化镓器件承担耐压与高速开关工作。

该架构带来三大实际优势：一是驱动简单，支持 15V 驱动电压，无需负压关断，便于工程师直接使用；二是抗干扰能力强，解决增强型氮化镓容易因噪声误开启的问题，器件 FIT 值小于 1，可靠性高；三是损耗更低，在 LLC 电路中死区时间导通损耗仅 0.7V，对比增强型氮化镓 5V 损耗，相差 7 倍。

实测性能数据表现亮眼：标称 2200V 的器件，到 4000V 时漏电流才开始上升，电压余量充足；器件遭遇过压时，仅导通电阻变大，不会永久损坏，具备自我保护特性；在 1760V、1.5A 工况下连续运行 20 小时，导通电阻无变化，长期稳定性得到验证。

在和碳化硅的对比上，Jason Yan 表示，碳化硅开关频率最高约 250kHz，而这款 2200V 氮化镓可达到 500kHz 甚至 1MHz。更高的开关频率，可以把变压器、电感等元器件体积缩小，大幅提升功率密度。以 800V 母线的数据中心场景为例，过去需要两颗低压氮化镓串联，现在单颗 2200V 氮化镓就可以实现，简化驱动设计，消除均压难题，同时提升系统效率。

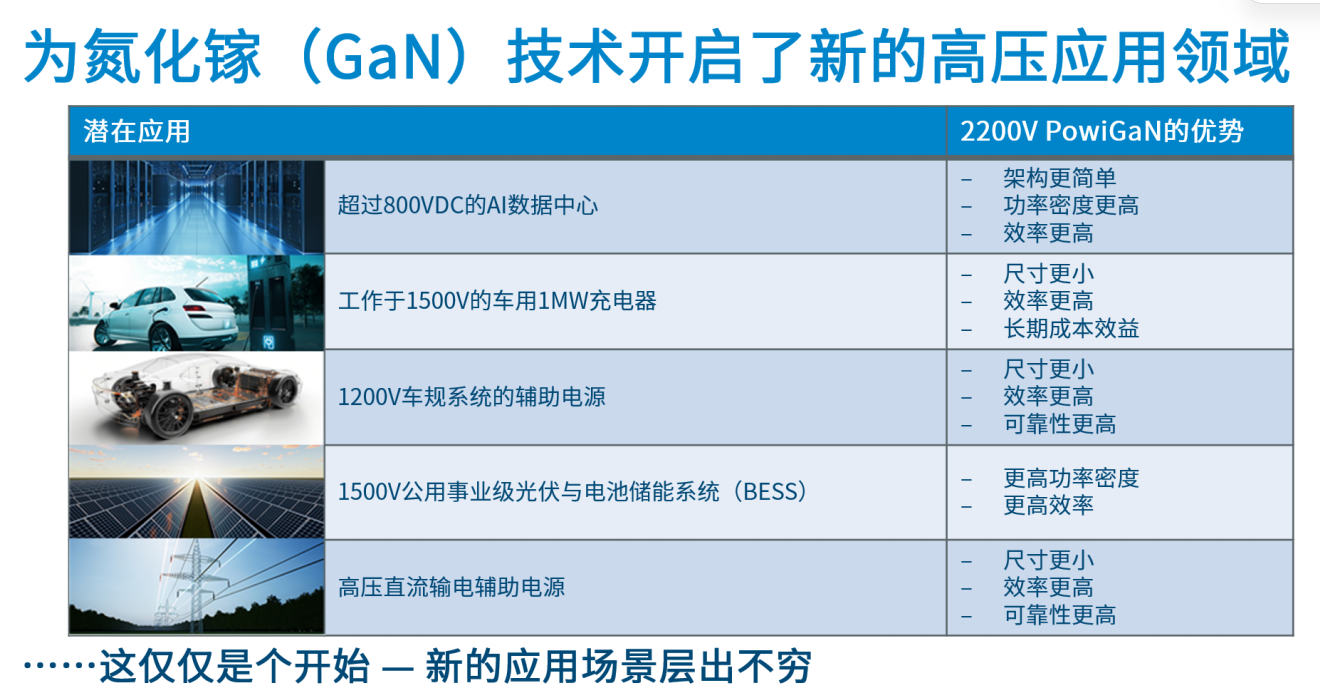

在应用场景方面，该技术可覆盖 AI 数据中心、电动汽车、光伏储能、汽车 48V 辅助电源等领域。面向未来 1500V 母线架构的数据中心；下一代高压电池、1MW 车载充电器；1500V 母线光伏逆变器与储能系统；以及汽车 48V 辅助反激电源。根据 PI 测算，仅光伏、车规两大市场，可打开超 10 亿美元市场空间。第三方机构 Yole 集团预测，2031 年功率氮化镓器件市场规模将达 35 亿美元。

关于产品落地进度，Jason Yan 透露，该技术已完成内部验证，目前处于产品研发阶段，尚未开展客户端 Beta 测试。量产时间取决于不同功率段产品、封装以及认证进度。首款 2200V 产品正在开发，后续会针对反激、LLC、多电平不同拓扑、不同功率段推出对应产品。产品形态上，既有控制器加开关的一体化方案，也提供开关加驱动的分立方案，满足高端客户灵活使用需求。PI 氮化镓 IC 累计出货已经达到 2 亿颗，拥有成熟的供应链保障。

PI 总裁兼 CEO Jennifer Lloyd 指出，这项技术把氮化镓应用范围拓展至过去碳化硅占据主流的电压区间。

行业来看，本次 2200V 氮化镓技术发布并非简单参数升级，它将氮化镓带入碳化硅传统高压领地。AI 数据中心高压母线、电动车高压快充、光伏储能高功率密度等需求，过去由碳化硅主导，如今氮化镓正式入局。高压功率芯片行业竞争格局或将迎来重塑，给工程师和终端客户带来高频、高效、系统设计更简易的全新选择。
