TOPSwitchGaN 重构大功率电源设计逻辑 —— PI 让反激拓扑迈入 440W 时代

当下，电源设计领域正朝着高效节能、结构简化、成本优化的方向快速发展，高功率场景下对电源方案的小型化、高性价比需求愈发迫切，传统拓扑架构的技术瓶颈逐渐凸显。在此背景下，Power Integrations（PI）推出全新 TOPSwitchGaN 系列反激式 IC，一举将反激拓扑的功率上限拓展至 440W，打破了大功率场景依赖 LLC 谐振拓扑的行业固有格局。Power Integrations 首席技术培训师 Jason Yan 表示，这款产品的面世，是 PI 依托核心技术对反激拓扑的全新升级，更是顺应行业高效化、简约化趋势的重要布局，将推动电源设计领域的技术逻辑重构。

性能超能打

Jason 介绍，TOPSwitchGaN 的核心技术突破，在于将 PI 自研的 800V PowiGaN 氮化镓技术与经典的 TOPSwitch 架构深度融合。相较于传统硅基开关，集成于芯片内部的 800V PowiGaN 开关导通电阻大幅降低，导通与开关损耗显著减少，直接提升了反激变换器的功率处理能力，这也是反激拓扑功率能实现跨越式提升的关键。同时，该器件可在 150kHz 高开关频率下工作，在提升功率的同时有效缩小变压器尺寸，兼顾了大功率输出与产品小型化的行业需求，而 800V 耐压带来的出色抗浪涌能力，也让产品在电网瞬变场景下的可靠性大幅提升。

比传统 LLC 方案优势大，设计和使用超省心

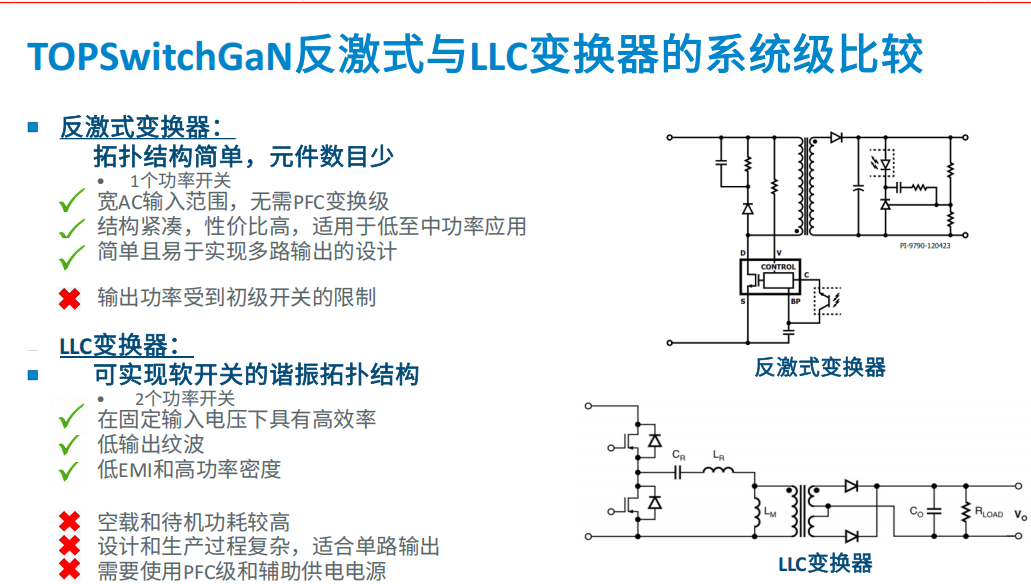

在行业追求系统级降本增效的趋势下，TOPSwitchGaN 反激方案对比传统 LLC 谐振拓扑的优势尤为突出。Jason指出，TOPSwitchGaN 仅需 1 个初级功率开关，无需前级 PFC 变换级和外部偏置供电，以 168W 设计为例，元件数量从 LLC 方案的 104 个缩减至 74 个，电路板尺寸缩小 19%，大幅降低了设计与生产复杂度。在效率表现上，该产品在 10% 至 100% 全负载范围能稳定实现 92% 的效率，波动仅约 1%，轻载时的效率表现更是远超 LLC 拓扑，且空载功耗仅为 LLC 方案的 1/10，轻松满足欧洲 ErP 节能法规要求。此外，反激拓扑天然支持多路输出设计，这一特性也弥补了 LLC 拓扑单路输出的局限，更适配多场景的应用需求。

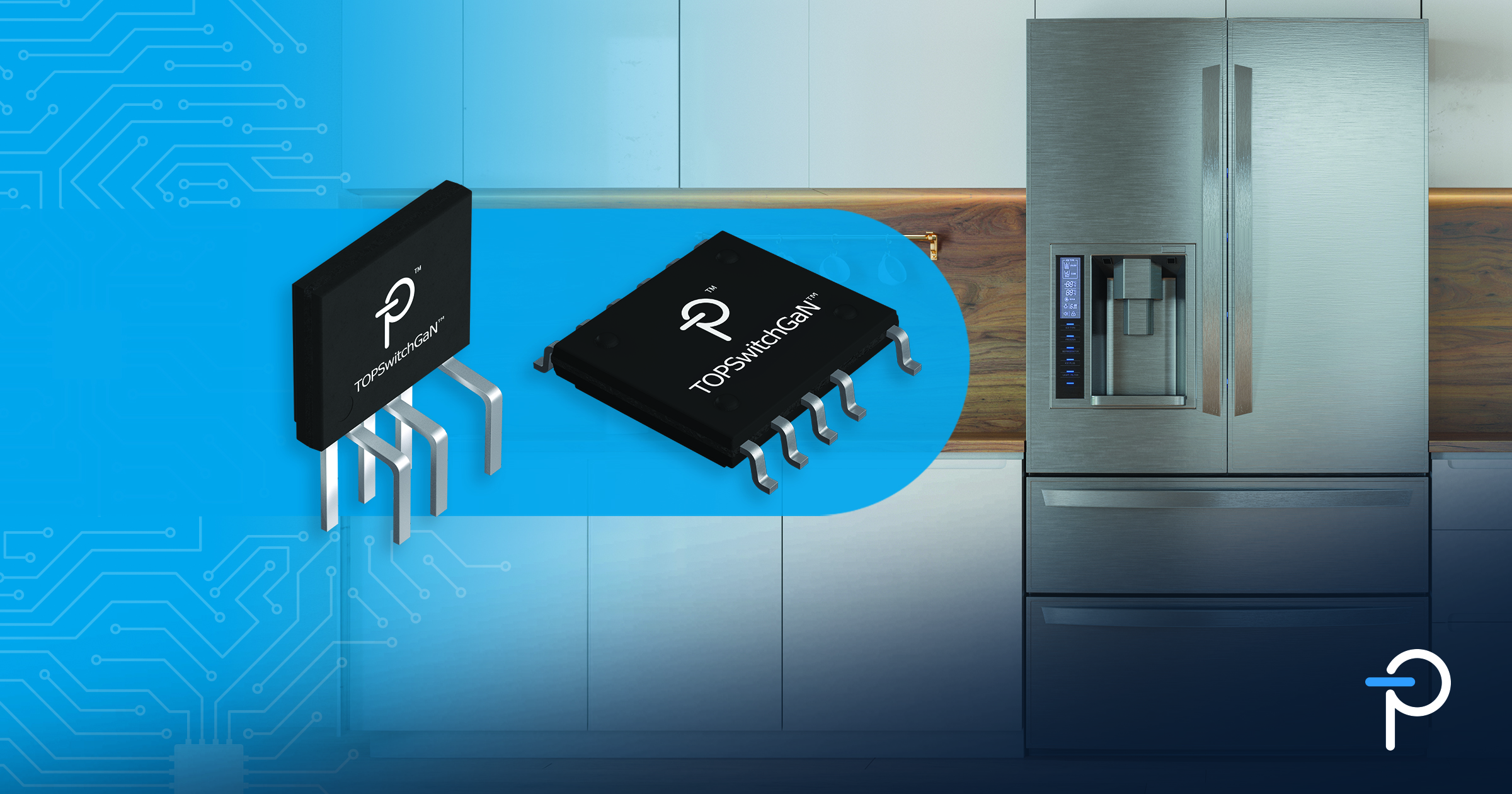

贴合工程师设计便捷化、方案通用化的行业设计趋势，TOPSwitchGaN 在性能细节与设计适配性上做了全方位优化。产品在不同输入电压下的输出电压精度可达 ±0.5%，提升了批量生产的一致性，部分应用可省去二次稳压电路；集成高压电流源自供电功能，无需外围启动元件，进一步简化电路设计；待机模式下，230VAC 输入 300mW 功率可输出 210mW，能充分满足家电、工业设备等的待机供电需求。在封装上，产品提供 eSOP™-12 和 eSIP™-7 两种选择，前者适配家电等超薄设计场景，可通过 PCB 板散热，后者立式封装节省 PCB 占板面积，搭配简易散热片即可实现更高功率输出。更重要的是，其与 TinySwitch™-5 引脚完全兼容，工程师无需大幅修改 PCB，就能实现 10W 到 440W 功率范围的方案迁移，大幅缩短设计周期，提升设计效率。

靠谱又好买，适用场景广

针对 50W 至 440W 功率区间的市场需求，结合高端家电、电动自行车 / 工具充电器、工业电源、车库门门禁控制等场景的实际应用特点，TOPSwitchGaN 完成了精准的场景布局。Jason 表示，这些场景既对大功率输出有明确要求，又在成本、体积、节能性上有较高标准，正是 TOPSwitchGaN 反激方案的核心优势所在。为了让工程师快速落地设计，PI 已同步推出三款针对性参考设计，分别适配 60W 家电、356W 工业高压电源、168W 电动自行车充电器场景，同时依托 PI Expert 设计软件提供全方位技术支持。目前产品已正式供货，10,000 件起售价为 1.00 美元，可通过 PI 全球授权分销商采购。

谈及产品对行业的影响，Jason表示，TOPSwitchGaN 的推出，本质上推动了电源设计方式的根本性转变。几十年来，行业内形成了 “大功率必选复杂谐振拓扑” 的固有认知，而 TOPSwitchGaN 将反激拓扑的应用范围拓展至以往需要半桥谐振的领域，重新定义了大功率电源的设计标准。在行业持续追求高效、简约、高性价比的趋势下，这款产品将让更多工程师以更简单的反激架构实现高性能大功率电源设计，未来也将在更多高功率场景中替代传统 LLC 方案，推动整个电源设计行业朝着更简化、更高效、更经济的方向发展。而 PI 也将继续依托在高压集成电路高能效功率转换领域的技术积累，持续推出贴合行业趋势的产品与方案，为清洁能源生态系统的建设提供核心技术支撑。
