东芝推出小型封装车载光继电器，可实现车载电池系统1500V输出耐压

2025-08-21 10:46

二维码

中国上海，2025年8月21日——东芝电子元件及存储装置株式会社（“东芝”）今日宣布，推出一款采用小型SO12L-T封装的车载光继电器[1]“TLX9161T”，该产品输出耐压可达1500V（最小值），可满足高压车载电池应用所需。新产品于今日开始支持批量出货。

更短的充电时间以及更长的续航里程对于电动汽车的普及发展至关重要，而解决这些问题的关键就是电池系统的更高效地运行。电池管理系统（BMS）通过监控电池的充电状态实现系统高效运行，同时监控电池与车身之间的绝缘情况，以确保高压电池的安全使用。此外，BMS采用了电气隔离光继电器来处理高电压。

东芝的新产品是一款输出耐压为1500V（最小值）的高压光继电器，是东芝TLX9160T光继电器的小型化版本。通过内置MOSFET芯片的尺寸小型化实现SO12L-T封装，其贴装面积比TLX9160T的SO16L-T封装小约25%[2]。此外，这一尺寸的缩小也有助于实现电池管理系统的小型化和成本降低。引脚间距和引脚布局与SO16L-T相同（图1），可使用相同的焊盘尺寸设计。

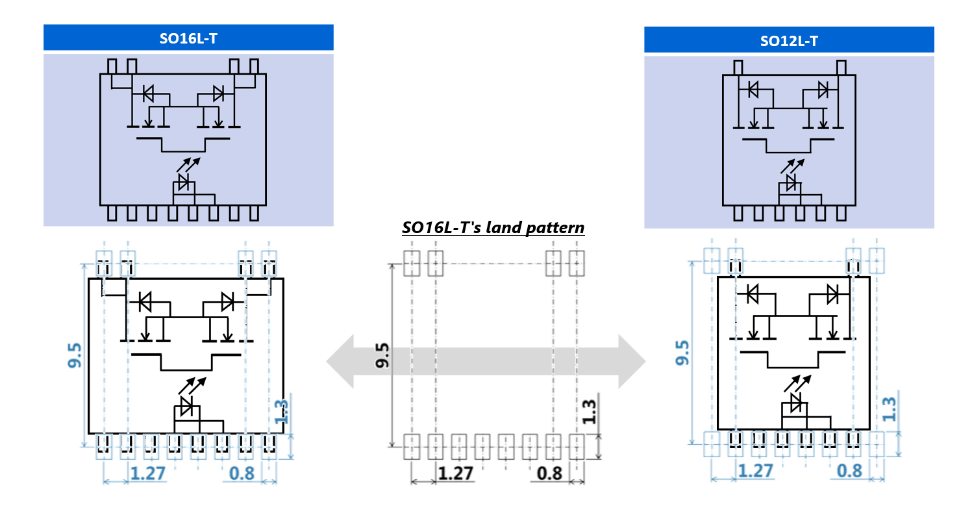

图1：SO16L-T和SO12L-T的引脚分配及焊盘图形

全新光继电器采用了相对漏电起痕指数（CTI[3]）超过600的树脂，属于IEC 60664-1[5]国际标准中的I类材料[4]。引脚配置可确保探测器侧的爬电距离在5mm以上[6]（图2）。这些特性均符合IEC 60664-1标准，可提供1000V的工作电压。

图2：SO12L-T封装的引脚配置

未来东芝将继续扩大其车载光继电器产品线并提供可应对普及电动汽车挑战的解决方案，助力实现碳中和社会。

应用：

车载设备：BMS（电池电压监控、机械式继电器粘连检测和接地故障检测等）

替代机械式继电器

特性：

小型封装：SO12L-T（7.76mm×10.0mm×2.45mm（典型值））

输出耐压：VOFF＝1500V（最小值）

常开（1-Form-A）器件

雪崩电流额定值：IAV＝0.6mA

高隔离耐压：5000Vrms（最小值）

通过AEC-Q101认证

符合IEC 60664-1国际标准

主要规格：

（除非另有说明，Ta＝25°C）

器件型号	TLX9161T
触点	1-Form-A
绝对最大额定值	输入正向电流IF（mA）	30
	通态电流ION（A）	30
	工作温度Topr（°C）	–40至125
	雪崩电流IAV（mA）	0.6
电气特性	断态电流IOFF（nA）	VOFF＝1000V	最大值	100
	输出耐压VOFF（V）	IOFF＝10μA	最小值	1500
推荐工作条件	电源电压VDD（V）	最大值	1000
耦合电气特性	触发LED电流IFT（mA）	ION＝30mA、t＝10ms	最大值	3
	返回LED电流IFC（mA）	IOFF＝100μA，Ta＝–40°C至125°C，t＝40ms	最小值	0.05
	导通电阻RON（Ω）	ION＝30mA、IF＝10mA、t＜1s	最大值	500
开关特性	导通时间tON（ms）	IF＝10mA、RL＝20kΩ、VDD＝40V	最大值	1
	关断时间tOFF（ms）		最大值	1
隔离特性	隔离电压BVS（Vrms）	AC，60s	最小值	5000
电气间隙（mm）	最小值	8
爬电距离（mm）	最小值	8
封装	名称	SO12L-T
	尺寸（mm）	典型值	7.76×10.0×2.45
