PI:为汽车应用增加系统价值

在全球汽车产业加速向电动化转型的背景下，800V 高压平台已成为纯电动汽车（BEV）的主流选择。更高的电压平台不仅能提升充电速度、降低能耗，还对电源系统的安全性、效率和集成度提出了严苛要求。如何在 1000V 直流输入下实现安全隔离？狭小空间内如何兼顾功率密度与散热？全负载范围内如何保持高效能？PI 给出的答案，是基于 1700V InnoSwitch3-AQ 反激式 IC 的五款参考设计，以封装创新、架构优化和场景化设计，重新定义了汽车电源的技术标杆。针对以上新品和参考设计，PI资深FAE王晓戈向《新电子》详细做了介绍。

王晓戈谈起传统燃油车的 12V 电源系统，其表示12V已无法满足电动汽车的需求。在 800V 高压平台下，电池管理系统（BMS）、牵引逆变器、车载充电机（OBC）、动力转向应急电源（EPS）等核心部件需要高效、隔离的 DC/DC 变换器，以实现高压母线与低压系统的安全衔接。这些应用场景对电源提出了多重挑战：

• 高压环境下的绝缘与可靠性：800V 电池系统要求电源器件能承受 1000V 以上的直流输入，同时在振动、温度变化等恶劣环境中保持绝缘性能，避免电弧放电或爬电现象。

• 狭小空间内的高功率密度：车载电子设备布局紧凑，电源模块需在有限空间（如逆变器内部）实现多路输出，同时满足散热要求。

• 全工况下的高效能转换：从空载待机到满负荷运行，电源效率需保持稳定，以减少能量损耗，延长续航里程。

• 简化设计与制造流程：传统分立元件方案复杂度高、可靠性低，车企亟需高集成度器件减少物料清单（BOM），降低生产和认证成本。

P I 的 InnoSwitch3-AQ 系列正是针对这些痛点应运而生，王晓戈强调，其核心优势在于将高压碳化硅（SiC）技术、创新封装设计与智能控制算法深度融合，为电动汽车电源系统打造了 “全能型” 心脏。

InnoSwitch3-AQ 的技术突破：重新定义高压电源标准

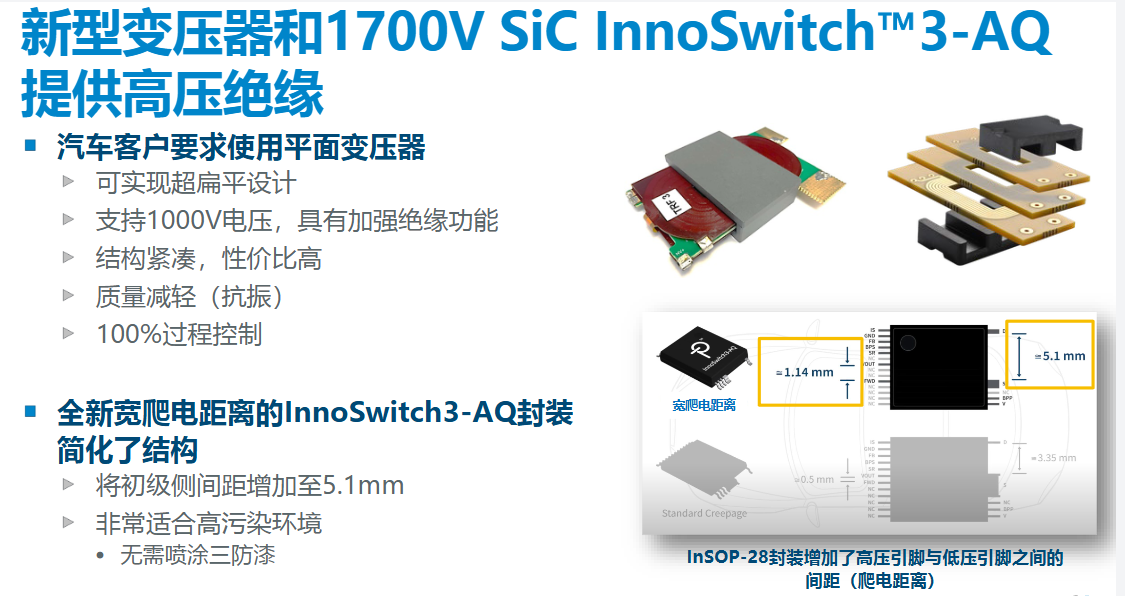

据了解，InnoSwitch3-AQ 采用全新 InSOP-28G 宽爬电距离封装，通过将初级侧引脚间距增大至 5.1mm，满足 IEC 60664-1 和 IEC 60664-4 标准的加强绝缘要求，可承受 6000V 的脉冲电压和 1000V 直流输入。这一设计彻底解决了高压环境下的爬电隐患，更重要的是，无需喷涂三防漆即可适应高污染环境（如发动机舱或底盘附近），简化了制造工艺，降低了长期维护成本。

内部集成的 1700V SiC 功率开关则是另一大亮点。相较于传统硅基器件，SiC 材料的禁带宽度更大，能在更高电压和温度下稳定工作，且开关损耗降低 50% 以上，即使在 800V 母线电压下也能保持极低的能量损耗。这种 “外强内刚” 的设计，让 InnoSwitch3-AQ 成为 800V 平台的理想搭档。

电动汽车的每一寸空间都弥足珍贵。InnoSwitch3-AQ 通过平面变压器技术和超薄封装，将电源模块的高度压缩到极致：采用平面变压器的 RDK-1039Q 应急电源，板高仅 12.5mm，体积比传统绕线变压器方案缩小 40% 以上。这种超扁平设计不仅便于在逆变器等狭小空间内安装，还能减轻系统重量 —— 平面变压器比传统绕线式轻 50%，有助于提升车辆能效。

多路输出能力进一步提升了空间利用率。例如，DER-1045Q 四路输出电源（16W）可同时提供 14V 应急电源和三路 ±18V/-5V 栅极驱动输出，无需额外隔离电路，直接满足牵引逆变器的多电源需求。这种 “多合一” 设计减少了外部元件数量，让电路板布局更简洁，可靠性更高。

InnoSwitch3-AQ 的同步整流技术和 FluxLink 通信架构，实现了对开关时序的精准控制：单个控制器可动态调整开关频率和电流限流点，使电源在 20% 至 100% 负载范围内保持 91% 以上的效率，即使在 - 40°C 至 60°C 的温度波动下仍能稳定运行。以 RDK-1054Q 为例，其 120W 电源在 600V 输入、满负载时效率可达 94%，远超行业平均水平，有效减少了散热设计压力，延长了电池续航。

在安全性上，该芯片集成了输入欠压保护、输出过压保护和过流限制等功能，空载功耗低于 15mW，满足汽车电子对低待机能耗的要求。对于依赖应急电源的动力转向系统（EPS），这种稳定性尤为重要 —— 即使主电池故障，InnoSwitch3-AQ 仍能通过备用电源确保系统持续运行，为行车安全保驾护航。

从芯片到系统：五款参考设计覆盖全场景需求

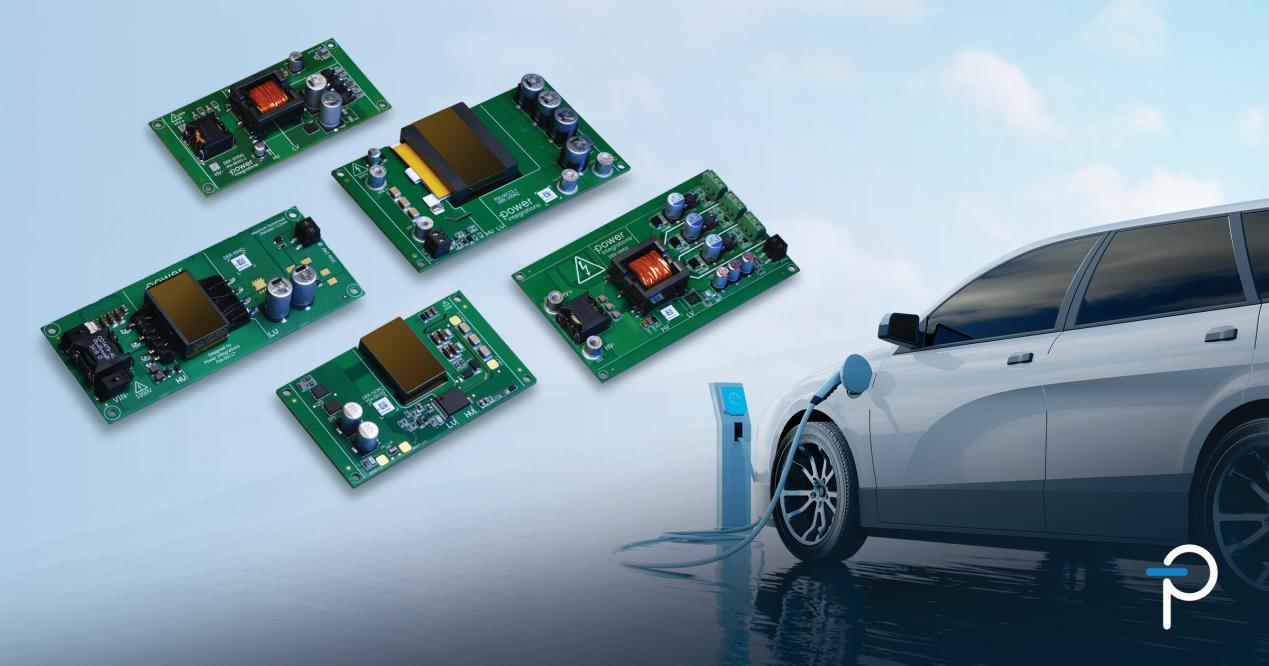

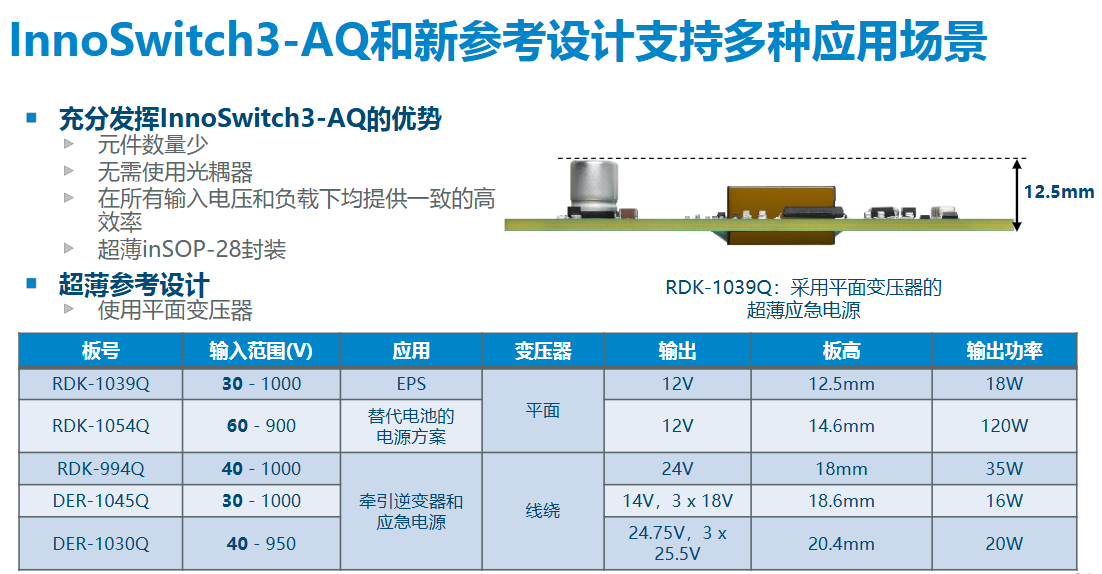

此次发布，PI同步推出的五款参考设计（三款 RDK 参考设计套件和两款 DER 设计范例报告），将 InnoSwitch3-AQ 的技术优势转化为具体应用方案，覆盖 16W 到 120W 功率范围，适配不同场景需求：

• RDK-1039Q（18W，平面变压器）：专为牵引逆变器栅极驱动和应急电源设计，输入范围 30-1000V，输出 12V。12.5mm 的超薄高度使其可直接嵌入逆变器模块，取代笨重的分立方案，节省 50% 的电路板空间。

• DER-1045Q（16W，四路输出）：提供 14V 应急电源和三路 ±18V/-5V 栅极驱动输出，适用于需要多路隔离电源的高压系统，如三相逆变器的多桥臂控制，每路输出均具备基本绝缘，确保信号互不干扰。

• RDK-994Q（35W，线绕变压器）：支持 40-1000V 宽输入，输出 24V，适用于对高度敏感但需要更高功率的场景（如重型商用车的应急电源）。18mm 的板高仍保持紧凑，同时通过加强绝缘设计满足严苛的安全标准。

• DER-1030Q（20W，四路输出）：输出 24.75V 应急电源和三路 25.5V 栅极驱动电源，集成共模电感去耦设计，有效抑制电磁干扰（EMI），适合对电磁兼容性要求极高的车载环境。

• RDK-1054Q（120W，平面变压器）：作为五款设计中功率最大的方案，其目标是直接替代或缩小 12V 铅酸电池。输入范围 60-900V，输出 12V，效率高达 94%，可在高压母线与低压系统间实现高效转换，减轻电池重量的同时提升可靠性 —— 传统 12V 电池易受低温影响，而 RDK-1054Q 在 - 40°C 环境下仍能稳定输出，彻底解决了低温启动难题。

从市场前景看，随着全球电动车销量预计 2025 年突破 2000 万辆，高压电源器件的需求将呈爆发式增长。王晓戈表示，PI凭借先发优势和技术壁垒，已与多家主流车企和 Tier 1 供应商建立合作，其方案有望成为 800V 平台的 “隐形标准”。新款1700V额定耐压InnoSwitch3-AQ开关电源IC基于10,000片的订货量单价为每片6美元。参考设计套件的价格从每套50美元到100美元不等。

我们看到在电动化浪潮中，每一项看似微小的技术进步，都可能成为产业变革的催化剂。InnoSwitch3-AQ，正是这样一颗推动行业前行的 “能量核心”。当高压碳化硅技术与汽车级封装设计深度融合，当参考设计将芯片性能转化为可落地的系统方案，PI不仅解决了当下电动汽车的痛点，更勾勒出未来电源系统的蓝图 —— 更小的体积承载更大的功率，更简单的设计实现更高的可靠性，更高效的转换延长更远的续航。小器件，大未来！
